Основное описание
От замера до сборки MebelCalc помогает всем участникам работать с одной понятной конструкцией — на телефоне или компьютере.
- Заказчик видит выбранную конструкцию и понимает, что будет изготовлено.
- Дизайнер меняет проёмы, полки, глубины, фасады и ящики — чертёж и список деталей пересчитываются согласованно.
- В производство передаётся понятный рабочий чертёж и список деталей. Его можно скопировать, распечатать или сохранить в PDF через печать браузера.
- Для проёмов с разным расположением и глубиной полок формируются отдельные боковые виды.
- Сборщик видит расположение деталей и применимые центры крепления.
- Для поддерживаемых систем ящиков и направляющих формируются отдельные сборочные и монтажные листы.
В итоге каждый спокойно делает свою часть работы: заказчик понимает, что выбрал; дизайнер уверен в расчёте; производство видит, что изготовить; сборщик — что и куда установить.
Один расчёт связывает конструкцию, детали и сборку
Задайте габариты шкафа, толщину материала и тип крепления, затем добавьте проёмы и настройте полки, цоколь, заднюю стенку, фасады и ящики. MebelCalc строит по этим данным одну конструкцию, из которой одновременно получаются чертёж, список деталей и применимые монтажные размеры.
Если нужен другой вариант, достаточно изменить нужные параметры и снова выполнить расчёт. Чертёж, деталировка и размеры обновятся вместе — можно сравнить варианты, согласовать выбранный, передать его в производство и использовать при сборке.
Почему я создал MebelCalc
Я сам рассчитывал такие шкафы на производстве и знаю, сколько времени занимает эта работа. Когда в шкафу сложное наполнение, полки расположены неравномерно и нужно рассчитать несколько ящиков, на ручной расчёт деталей, их расположения и креплений может уйти до трёх часов. Особенно если на руках только габариты изделия, количество ящиков, расположение деталей корпуса и выбранная фурнитура, а неоднозначные места приходится дополнительно уточнять.
Именно поэтому я создал MebelCalc. Калькулятор согласованно пересчитывает конструкцию, чертёж, список деталей и применимые монтажные размеры. Готовый расчёт и точный понятный чертёж, на которые раньше уходили часы ручной работы, теперь можно получить за минуты и быстрее перейти к согласованию, изготовлению и сборке.
Дополните привычный процесс быстрым расчётом
Если вы уже работаете в PRO100, БАЗИС-Мебельщике, SketchUp или отдельной программе раскроя, отказываться от привычного процесса не нужно. MebelCalc можно использовать для отдельного шкафа, тумбы или комода, когда требуется быстро сравнить конструкции, получить понятный чертёж с монтажными размерами и подготовить список деталей.
MebelCalc дополняет существующий рабочий процесс там, где полный проект в профессиональной системе создавать дольше, чем получить необходимый расчёт в браузере.
Работайте на русском или английском языке
Интерфейс MebelCalc можно переключать между русским и английским языками. Размеры можно вводить и просматривать в миллиметрах или дюймах.
Язык и единицы измерения выбираются независимо друг от друга: например, можно работать с английским интерфейсом в миллиметрах или с русским интерфейсом в дюймах.
Внутренняя геометрия расчёта остаётся единой, поэтому при смене языка или единиц не требуется заново создавать конструкцию.
Учитывайте фактическую толщину материалов
Для основного материала корпуса можно задать толщину от 1 до 100 мм, включая дробные значения с шагом 0,1 мм. Толщина задней стенки указывается отдельно. Для боковин ящиков из плитного материала доступны две толщины: 16 и 18 мм. Допустимая толщина плитного дна зависит от выбранной системы направляющих.
Выбранные значения участвуют в расчёте геометрии корпуса и размеров деталей. Поэтому мебель из плитных материалов разной толщины можно рассчитывать без последующей ручной поправки каждой связанной детали.
Добавьте цоколь в расчёт шкафа
Для типов крепления 1, 3, 9 и 10 в конструкцию можно добавить цоколь, задать его высоту и выбрать один передний либо два цоколя — передний и задний.
Для типов 1 и 3 длина цоколя рассчитывается по внутренней ширине корпуса. Для типов 9 и 10 при нескольких проёмах цоколь рассчитывается отдельно по ширине каждого ненулевого проёма.
Готовые размеры и количество деталей цоколя добавляются в общий список деталей, а его положение отображается на чертеже.
Выберите подходящий тип крепления корпуса
В MebelCalc предусмотрено 12 типов крепления деталей корпуса. Каждый вариант задаёт своё взаимное расположение боковин, верха и низа.
При выборе другого типа крепления размеры основных деталей и их положение на чертеже рассчитываются по новой схеме. Это позволяет работать с разными вариантами сборки корпуса без ручной корректировки размеров каждой связанной детали.
Сдвоенные детали — с припуском на торцовку
Если выбранная конструкция предусматривает сдвоенный верх, низ, боковину, переборку или полку, MebelCalc сразу подготавливает данные для склейки. В списке деталей указываются две заготовки основной толщины, увеличенные на 10 мм с каждой кромки — по 20 мм к ширине и высоте.
В примечании сохраняется точный размер, который должна иметь деталь после склейки и торцовки. Производству видно, какие заготовки выпилить, а после склейки — к какому размеру их привести.
Добавляйте, копируйте и переставляйте проёмы

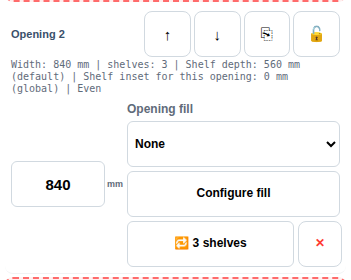

Кнопка «Добавить проём» создаёт новую секцию шкафа. Вместе с ней калькулятор автоматически добавляет необходимую переборку между соседними проёмами и перераспределяет доступную ширину. Ненужный проём можно удалить, но последний оставшийся проём сохраняется.

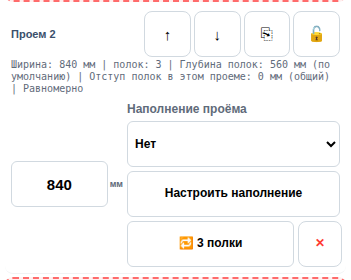

Если нужна похожая секция, нажмите кнопку копирования в карточке проёма. Копия появится рядом и сохранит заданные полки, способ их расположения, индивидуальные отступы и глубину, а также настроенное наполнение — фасады или ящики. Если исходный проём ещё не настроен, его копия также останется без наполнения. После копирования ширины перераспределяются с учётом новой конструкции.
Порядок карточек задаёт положение проёмов слева направо в рассчитываемой конструкции. На телефоне проёмы с ненулевой шириной можно переставлять стрелками, а на компьютере — теми же стрелками или перетаскиванием карточек мышью.

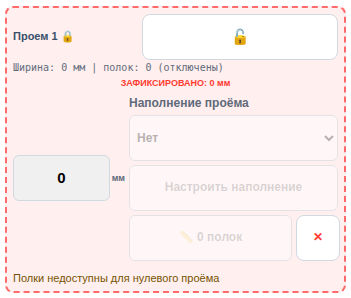

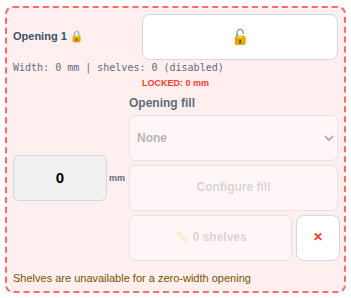

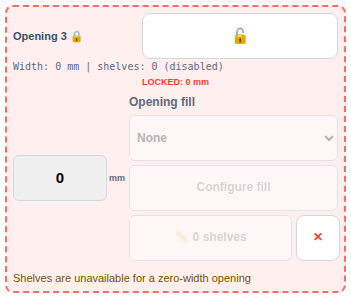

Чтобы создать вертикальную деталь двойной толщины, добавьте отдельный проём и задайте ему ширину 0 мм. Нулевой проём у левого или правого края обозначает сдвоенную боковину — её образуют боковина и соседняя переборка. Отдельный нулевой проём между двумя обычными обозначает сдвоенную переборку — её образуют две соседние переборки. Сам нулевой проём не становится отдельным отсеком: полки, фасады и ящики в нём отключаются. Так калькулятор связывает две заготовки с одной готовой деталью двойной толщины.
Рассчитайте внутреннее наполнение шкафа-купе
Для каждого проёма шкафа-купе можно отдельно задать ширину самого проёма, количество, расположение и глубину полок, а также добавить необходимые ящики. Глубину боковин, переборок, верха и низа можно подобрать под выбранную конструкцию корпуса.
Так в одном расчёте можно точно расположить наполнение разных секций шкафа-купе с учётом выбранного типа крепления, разных глубин и неравномерного расположения полок.
Рассчитайте накладные и внутренние фасады
MebelCalc рассчитывает прямоугольные накладные и внутренние (вкладные) фасады вместе с корпусом шкафа. Толщина всех фасадов проекта задаётся отдельно от общей толщины материала корпуса и не меняется при её переключении. Необходимые зазоры сверху, снизу, по бокам и между створками настраиваются отдельно.

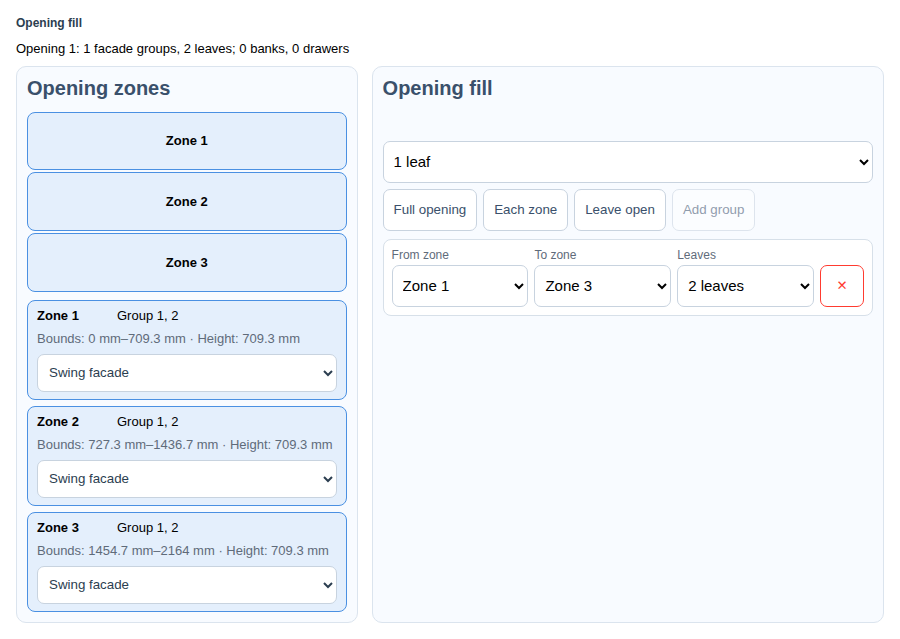

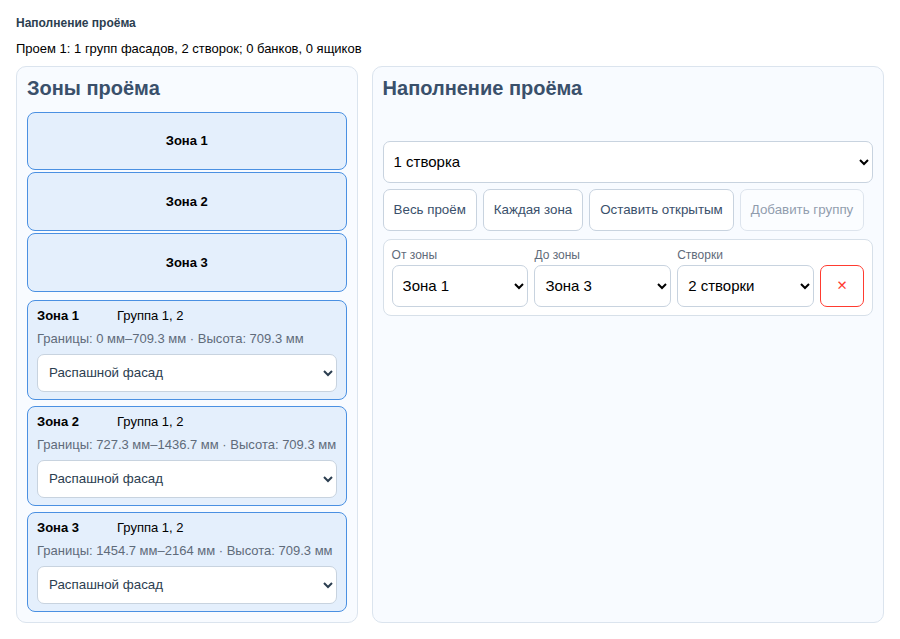

Для каждого проёма можно оставить зоны открытыми, закрыть весь проём одной или двумя равными створками либо настроить фасады отдельно по высоте. Одна группа фасадов может закрывать одну или несколько соседних зон, образованных полками.
После расчёта положение и размеры фасадов отображаются на чертеже, а каждая створка попадает в список деталей. При изменении количества полок калькулятор предлагает заново проверить расположение фасадов, чтобы они не перестали соответствовать конструкции.
Калькулятор не рассчитывает петли, кромление, направление открывания и рисунок материала.
Рассчитайте сразу всю группу выдвижных ящиков

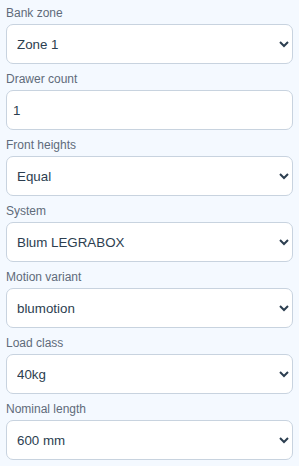

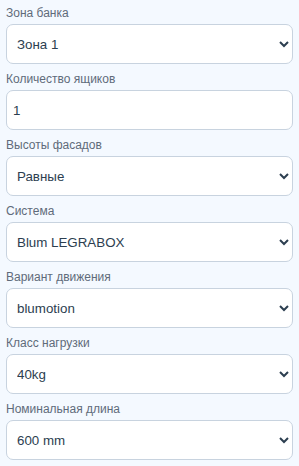

В свободной зоне проёма можно создать группу выдвижных ящиков, выбрать их количество и указать используемую систему направляющих.
Фасады можно сделать одинаковой высоты либо задавать их высоты последовательно сверху вниз. Оставшееся свободное пространство калькулятор распределит между следующими фасадами.
Общие параметры применяются сразу ко всей группе, но при необходимости любой ящик можно перевести на индивидуальные настройки. Перед сохранением калькулятор показывает допустимые диапазоны размеров и не позволяет принять сочетание, которое не помещается в выбранную конструкцию.
Какие системы ящиков и направляющих поддерживаются
В MebelCalc предусмотрены расчётные модели семи систем:
- Hettich FR 402, KA 5632, Quadro V6 и AvanTech YOU;
- Blum MOVENTO, LEGRABOX и MERIVOBOX.
После выбора системы калькулятор использует её параметры для построения ящика и расположения направляющих. Если выбранное сочетание размеров и фурнитуры невозможно, расчёт останавливается с объяснением, а не подменяет систему приблизительным вариантом.
Перед изготовлением размеры выбранной фурнитуры и технологические требования необходимо сверить с актуальной документацией производителя.
Подберите длину направляющих под глубину ящика
При автоматических настройках MebelCalc проверяет доступные для выбранной системы длины направляющих и подбирает максимальную длину, которая помещается в заданную глубину и подходит всем ящикам с общими настройками.
Если для широкого ящика выбранного класса нагрузки недостаточно, калькулятор проверяет совместимые варианты той же системы. Когда требуется другой поддерживаемый класс нагрузки или стабилизатор, это указывается отдельно.
Если длина направляющих или класс нагрузки заданы вручную, калькулятор не заменяет их незаметно. Несовместимое сочетание останавливает расчёт и показывает, какой параметр необходимо изменить.

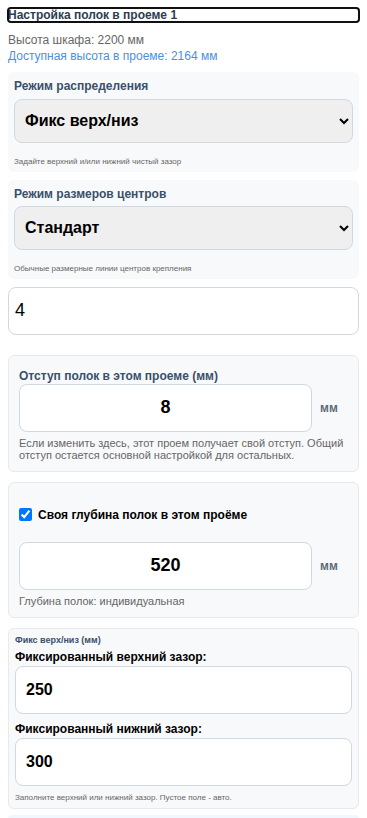

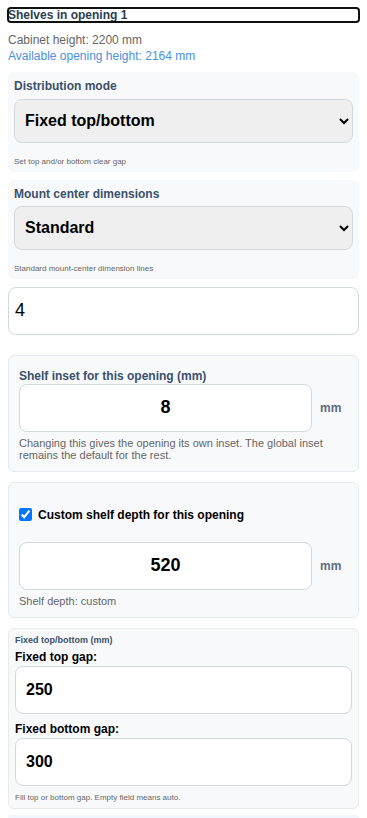

Расположите полки нужным способом
Для каждого проёма отдельно можно задать количество и глубину полок, а затем выбрать один из четырёх способов их расположения:
- получить одинаковые расстояния между полками;
- задать каждое расстояние вручную;
- зафиксировать верхнее, нижнее или оба крайних расстояния, а оставшееся пространство распределить автоматически;
- получить одинаковый шаг между центрами крепления полок.
Одинаковые расстояния между полками и одинаковый шаг центров крепления — это разные способы расчёта: во втором случае учитывается положение центров деталей, а не только свободное пространство между ними.
Боковой отступ полок можно задать общий для всего шкафа или отдельно для выбранного проёма.
Размеры от базовых кромок деталей
В режиме «Стандарт» применимые размеры до центров крепления отсчитываются от одной базовой кромки: для боковин и переборок — от верхней, для верха и низа — от левой.
В режиме «Присадка 21 шп.» размеры распределяются от верхней и нижней базовых кромок деталей — для боковин и переборок, и от левой и правой базовых кромок деталей — для верха и низа.
Так сборщик получает готовые размерные цепи от привычных производственных баз и может сразу переносить расположение деталей на заготовки.
Рассчитайте заднюю стенку шкафа
Заднюю стенку можно исключить из конструкции, сделать на всю высоту шкафа, на половину высоты или задать одной деталью собственного размера.
Для задних стенок полной и половинной высоты можно выбрать распределение по одной детали на каждый проём либо объединять соседние проёмы попарно. Если количество проёмов нечётное, последний проём получает отдельную заднюю стенку.
Размеры рассчитанных задних стенок отображаются в чертеже и добавляются в общий список деталей.
Посмотрите конструкцию с нужной стороны

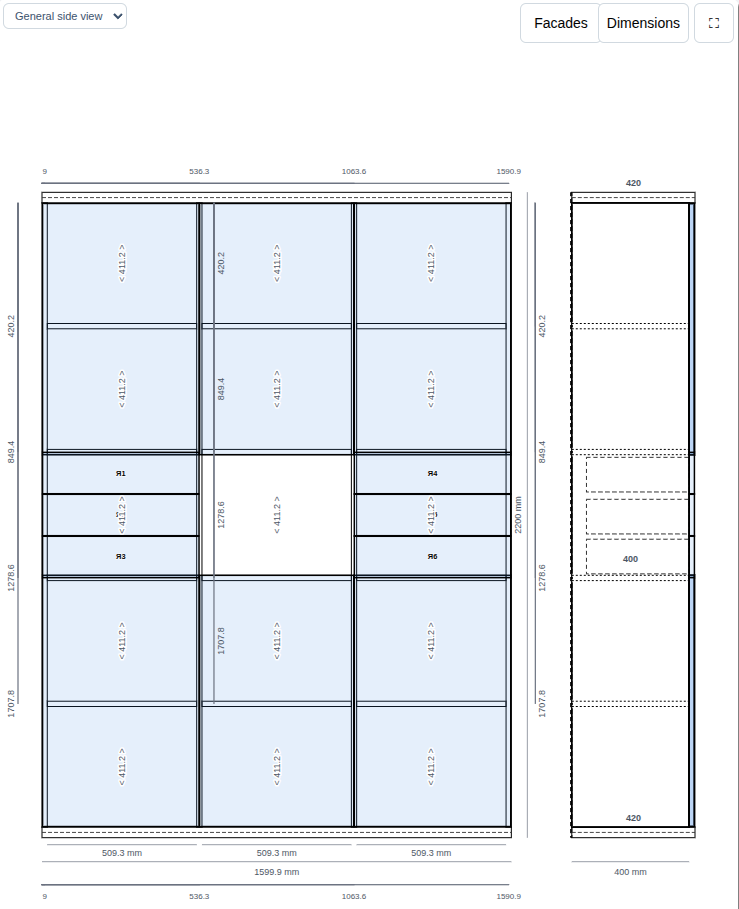

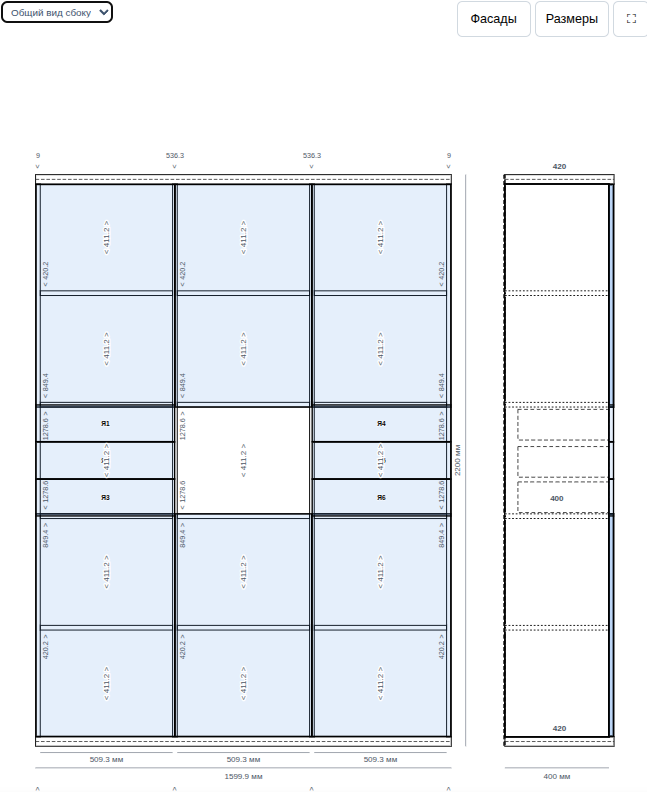

На основном чертеже можно переключаться между видом спереди, общим видом шкафа сбоку и отдельным боковым видом каждого проёма. Для подробной проверки любой выбранный вид можно открыть во весь экран.
Размеры и фасады на экранном чертеже отключаются независимо друг от друга. Можно оставить полный вид конструкции, скрыть размеры или временно убрать фасады и рассмотреть расположение деталей внутри корпуса. Эти переключатели меняют только отображение чертежа и не удаляют детали из рассчитанного списка.
Что попадает в скопированный список

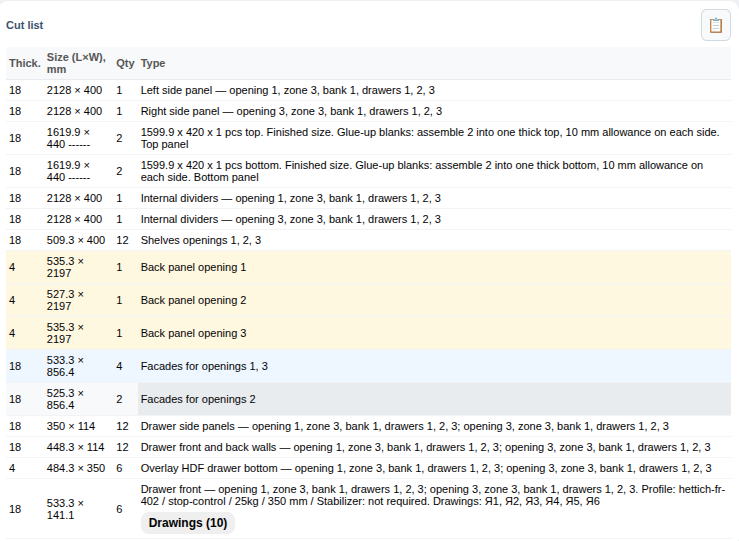

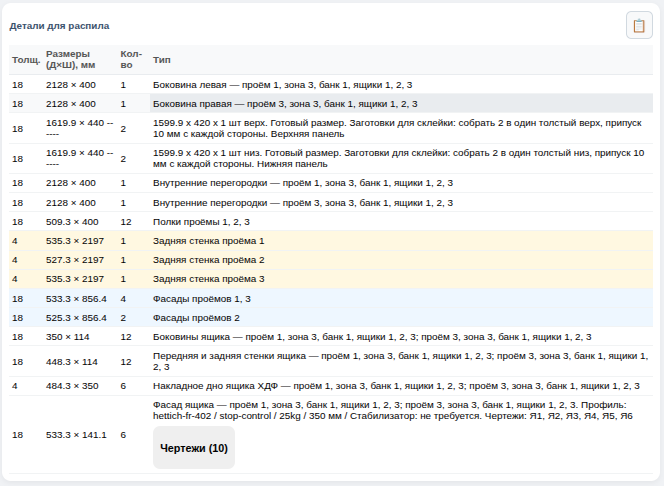

После нажатия кнопки «Копировать таблицу в буфер обмена» копируется обычная текстовая таблица. В ней указаны толщина материала, размеры распила, количество, наименование детали и примечание.
В скопированный текст также входят общие габариты шкафа, выбранный тип крепления, количество проёмов, глубина полок в каждом проёме и общее количество полок.
Скопированный текст можно вставить в сообщение, электронное письмо, заметку или файл и передать тому, кто будет выполнять распил или сборку.
Что показано на листах ящиков и направляющих

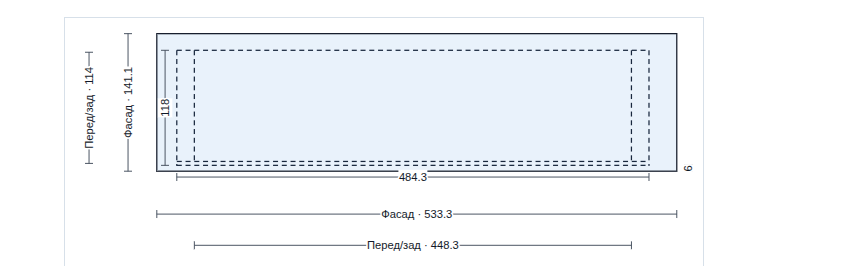

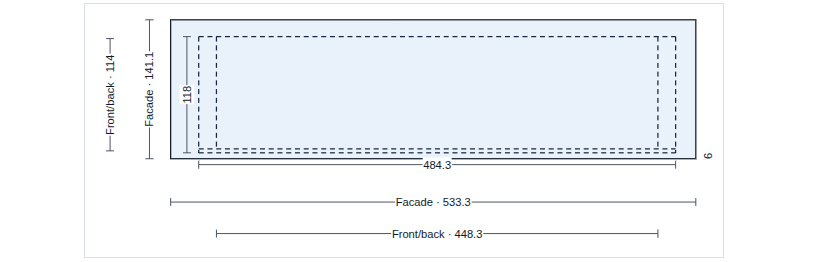

Для каждого отличающегося варианта ящика MebelCalc формирует сборочный лист в трёх проекциях: спереди, сбоку и сверху. На нём показаны габариты ящика, размеры рассчитанных деталей, положение фасада и направляющих. Одинаковые по конструкции ящики объединяются в одну группу.

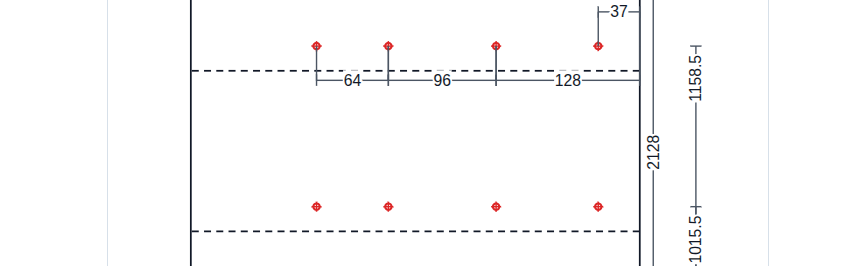

На отдельных листах рабочих граней боковин и переборок отмечаются установочные центры, предусмотренные выбранной системой направляющих. Показываются расстояние от передней базовой кромки до первого центра, применимые межосевые размеры и высота основной линии направляющей от нижней кромки.
Если конструкция ящика предусматривает боковины из плитного материала, на их чертежах также показываются применимые центры крепления направляющих.
Отменяйте и возвращайте изменения
Во время текущего сеанса последние изменения конструкции можно последовательно отменять и возвращать. После восстановления нужного состояния достаточно снова нажать «Рассчитать», чтобы обновить чертёж и список деталей.
История отмены и возврата действует только в текущем сеансе. После закрытия или перезагрузки страницы восстанавливаются последние сохранённые параметры проекта, но не вся последовательность выполненных изменений.
Соберите печатный комплект под задачу
Перед печатью можно отдельно выбрать, что включить в комплект: чертёж, список деталей и параметры проекта. Если нужен более простой вид конструкции, размеры на чертеже можно отключить. Фасады в печатном чертеже остаются видимыми.
Если проёмы отличаются расположением или глубиной полок, в печать добавляются отдельные боковые виды. Проёмы с полностью одинаковой боковой геометрией объединяются в один вид с указанием их номеров.
Через системное окно печати браузера комплект можно отправить на принтер или сохранить в PDF, если устройство поддерживает такую возможность.
Вернитесь к расчёту позже
Параметры проекта автоматически сохраняются в текущем браузере, пока не нажата кнопка «Сброс». Браузер с рассчитанным проектом можно закрыть, а затем снова открыть, когда потребуется продолжить работу. Проект восстановится автоматически, если кнопка «Сброс» не была нажата. После восстановления достаточно снова нажать «Рассчитать», чтобы получить актуальные чертёж и список деталей из сохранённых параметров.
Данные сохраняются только на том устройстве и в том браузере, где выполнялось сохранение. Они не передаются автоматически между телефоном и компьютером.
Пример: шкаф с верхом и низом двойной толщины
На YouTube-канале MebelCalc есть видео с полным расчётом шкафа с верхом и низом двойной толщины. В примере задаются габариты и тип крепления корпуса, создаются два проёма с разным наполнением, настраиваются глубина полок и фасады, а затем включаются сдвоенные верх и низ.
После расчёта можно увидеть, как одновременно обновляются чертёж, монтажные размеры и список деталей с припусками на склейку и точными размерами после торцовки. В конце готовый комплект проверяется и подготавливается к печати.
Пример: шкаф с цоколем и разным наполнением проёмов
В видео «Шкаф платяной с цоколем» показан расчёт шкафа на цоколе с двумя проёмами, разделёнными переборкой. В каждом проёме задаётся своё количество и расположение полок, поэтому секции можно рассчитать независимо друг от друга, сохранив единую конструкцию корпуса.
На общем чертеже видно взаимное расположение цоколя, низа, переборки и полок. Отдельные боковые виды позволяют рассмотреть наполнение каждого проёма. После расчёта MebelCalc формирует детали корпуса, цоколя, переборки и всех полок, а также показывает их положение и применимые монтажные размеры.
Пример: комод 1000 × 1000 × 560 мм с пятью ящиками
В видео с расчётом комода задаются габариты корпуса, добавляются сдвоенный верх и группа из пяти выдвижных ящиков с выбранной системой направляющих.
MebelCalc одновременно рассчитывает детали корпуса и ящиков, положение фасадов и направляющих, список деталей и припуски для сдвоенного верха. Для ящиков формируются отдельный сборочный чертёж и монтажные листы с применимыми центрами крепления направляющих.
В результате через несколько минут получается готовый комплект с чертежами и деталировкой, который можно проверить и отправить на печать.
Проверьте проект перед передачей в производство
Перед распилом, изготовлением или сборкой проверьте:
- Общие габариты шкафа и толщину материалов.
- Выбранный тип крепления деталей корпуса.
- Количество и ширину проёмов, положение переборок.
- Количество, расположение и глубину полок в каждом проёме.
- Наличие и параметры цоколя и задней стенки.
- Глубину боковин, переборок, верха и низа.
- Размеры фасадов и выбранные зазоры.
- Систему направляющих и параметры каждого типа ящиков.
- Монтажные размеры в выбранном режиме: «Стандарт» или «Присадка 21 шп.».
- Размеры заготовок и готовые размеры деталей двойной толщины.
- Список деталей и примечания к ним.
- Общий боковой вид и отдельные боковые виды проёмов с разным наполнением.
После проверки список деталей можно скопировать и передать отдельно, а чертёж, параметры и деталировку — распечатать или сохранить в PDF. Если производство использует собственную форму заказа или программу раскроя, проверенные данные переносятся туда по принятому на этом производстве процессу.
Выполните весь расчёт с телефона
С телефона можно не только открыть готовый чертёж. В мобильном браузере доступны ввод габаритов, выбор типа крепления, настройка проёмов, полок, фасадов и ящиков, выполнение расчёта и проверка полученного результата.
После расчёта можно переключаться между видом спереди, общим видом сбоку и боковыми видами отдельных проёмов, открывать чертёж во весь экран, просматривать список деталей и копировать его в буфер обмена.
Так с проектом можно работать прямо на замере, при согласовании конструкции или рядом с изделием во время изготовления и сборки.
Передайте проверенные размеры в привычную программу раскроя
Скопированный список можно использовать при заполнении производственной формы заказа или таблицы. В программу раскроя данные переносятся способом и в формате, которые поддерживает эта программа.
Раскладка деталей на листах, карта кромления, подготовка управляющих файлов и передача заданий станкам выполняются дальше в специализированных программах по принятому на производстве процессу. MebelCalc подготавливает согласованный расчёт и рабочий чертёж, но не подменяет эти технологические операции.
